產品概述：

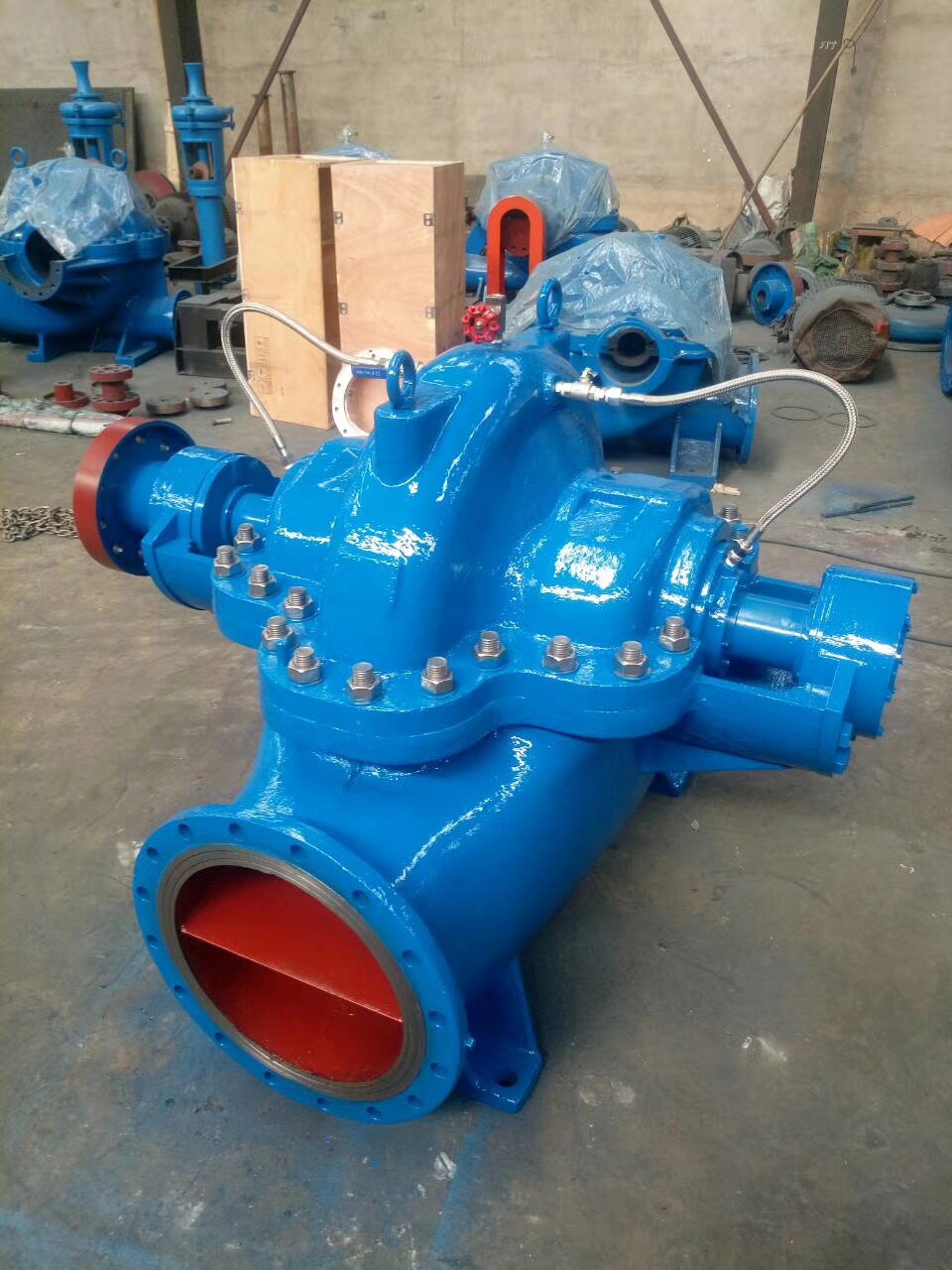

SH型泵是單級雙吸，臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體。液體最高溫度不得超過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。

結構特點：

本型泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水，排出管路及電動機（或其他原動機），從聯軸器向泵方向看去，水泵為順時針方向旋轉。

泵體與泵蓋構成葉輪的工作室，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔。

葉輪經過靜平衡檢驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩余軸向力則由軸端的軸承承受。

泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵葉輪處漏水。

S、SH單級雙吸中開式離心泵性能參數
